sentinel实时数据统计源码分析
前言
上一篇分析了sentinel的使用及slotChain的创建过程，对于每一个Slot都有对应的作用，本篇主要学习关于StatisticSlot如果做实时数据统计，以便后面进行各种场景的流控。
数据统计

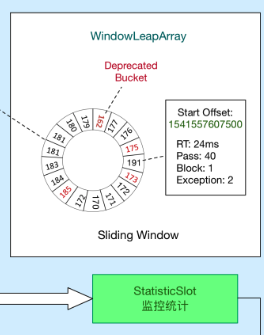

图来自sentinel架构图的一部分，sentinel数据统计部分采用滑动时间窗口优化算法
算法分析

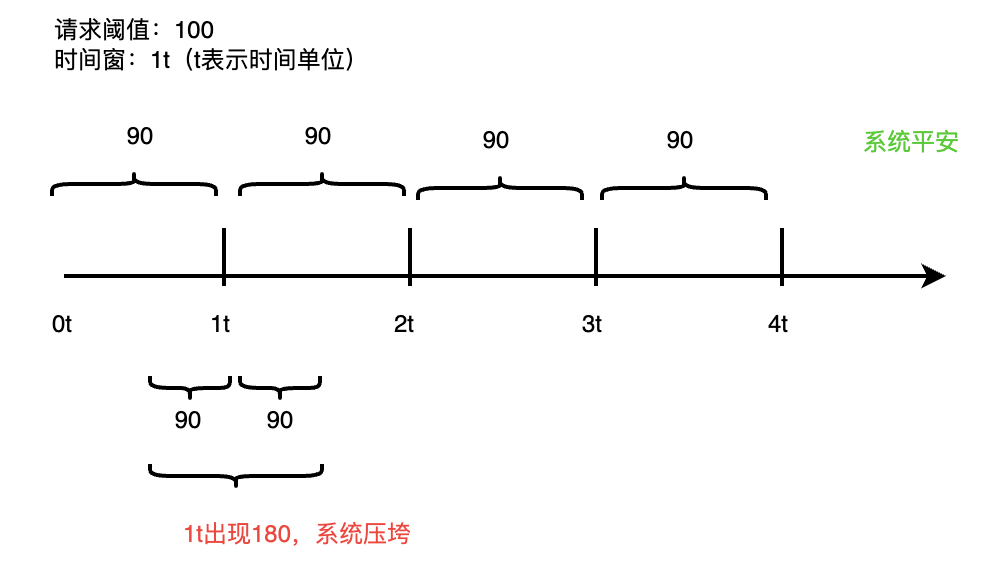

1、固定时间窗口限流
问题：无法控制窗口边界突发流量

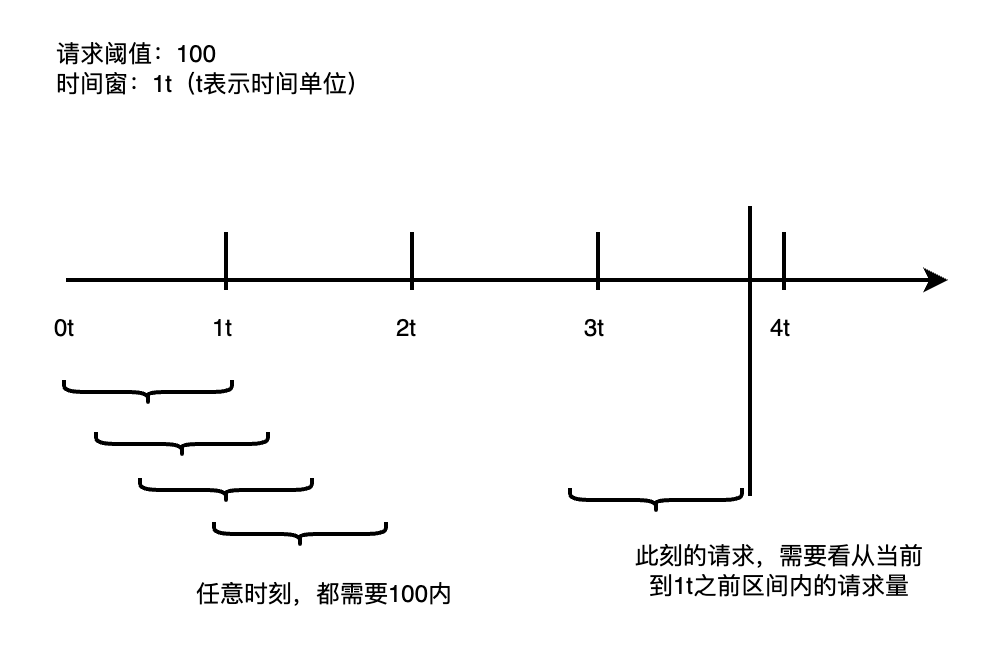

2、滑动时间窗口限流

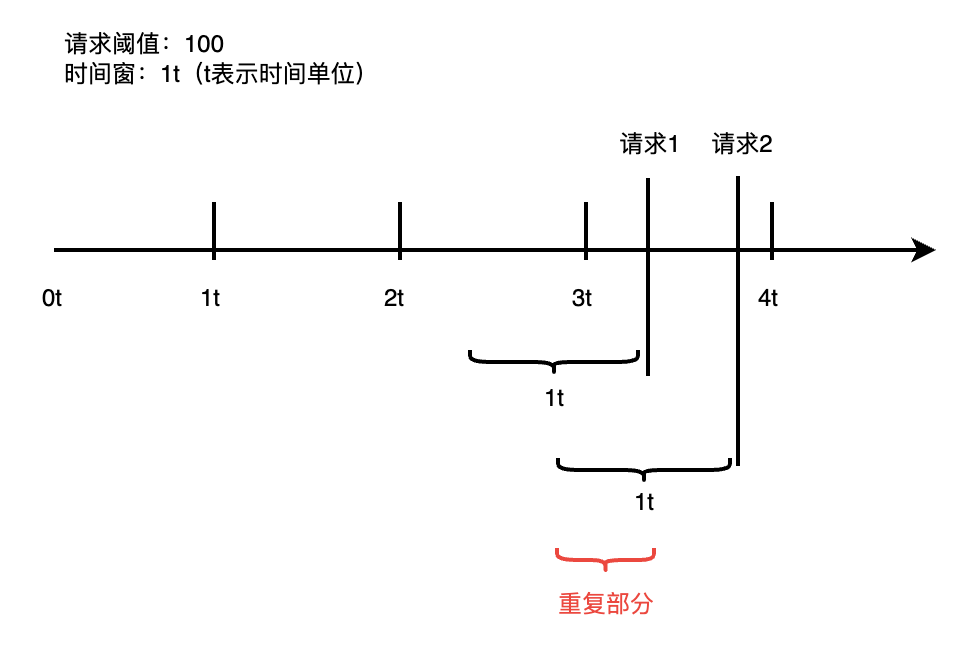

问题：两个请求可能需要重复统计相交部分，如下图所示：

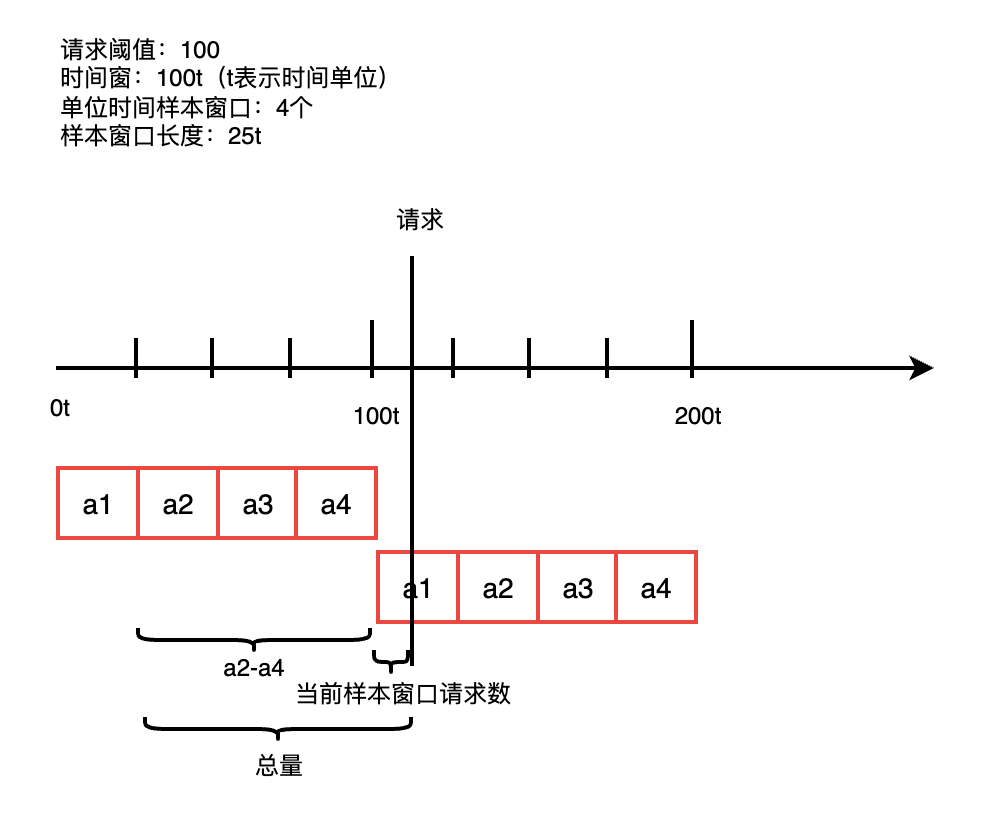

3、滑动时间窗口改进
思考：与其说改进不如说是一种取舍，减少重复统计，也可能牺牲掉严格滑动窗口的精准度。当样本大小为1时就是固定时间窗口，样本大小为请求阈值时，就是滑动时间窗口。sentinel默认是2个样本窗口（500ms一个样本窗口长度），为了可以使用更少的内存及计算和更好的性能。
源码分析
统计核心类：
// com.alibaba.csp.sentinel.node.StatisticNode
/**
* 秒级别的统计数据，注意不是每秒的数量，而是单位为秒
*/
private transient volatile Metric rollingCounterInSecond = new ArrayMetric(SampleCountProperty.SAMPLE_COUNT,
IntervalProperty.INTERVAL);
/**
* 分钟级别的统计数据
*/
private transient Metric rollingCounterInMinute = new ArrayMetric(60, 60 * 1000, false);
private LongAdder curThreadNum = new LongAdder();
通过ArrayMetric进行统计，ArrayMetric 为 Metric 的实现:
// com.alibaba.csp.sentinel.slots.statistic.metric.ArrayMetric
/**
* 包括了一个LeapArray对象，泛型为MetricBucket，用于记录样本窗口数据
*
* 注意类名字是Array结尾，但它不是一个数组，是该类内部有一个数组的成员变量
*/
private final LeapArray<MetricBucket> data;
/**
* 构造函数
* @param sampleCount：样本窗口数量，默认2
* @param intervalInMs：总时间间隔，默认1000ms
*/
public ArrayMetric(int sampleCount, int intervalInMs) {
this.data = new OccupiableBucketLeapArray(sampleCount, intervalInMs);
}
// com.alibaba.csp.sentinel.slots.statistic.base.LeapArray
/**
* 样本窗口长度，时间毫秒，默认 1000/2 = 500毫秒
*/
protected int windowLengthInMs;
/**
* 样本窗口数量，默认2，越大精准度越高
*/
protected int sampleCount;
/**
* 毫秒级别，总时间间隔，默认1000ms，越小精准度越高
*/
protected int intervalInMs;
/**
* 秒级别，总时间间隔：intervalInMs / 1000.0，限流时用于计算QPS
*/
private double intervalInSecond;
/**
* 真正的数组，所有的样本窗口组成的
*/
protected final AtomicReferenceArray<WindowWrap<T>> array;
/**
* 构造函数，初始化上面的数据
* @param sampleCount：样本窗口数量，默认2
* @param intervalInMs：毫秒级别时间，默认1000ms
*/
public LeapArray(int sampleCount, int intervalInMs) {
AssertUtil.isTrue(sampleCount > 0, "bucket count is invalid: " + sampleCount);
AssertUtil.isTrue(intervalInMs > 0, "total time interval of the sliding window should be positive");
AssertUtil.isTrue(intervalInMs % sampleCount == 0, "time span needs to be evenly divided");
this.windowLengthInMs = intervalInMs / sampleCount;
this.intervalInMs = intervalInMs;
this.intervalInSecond = intervalInMs / 1000.0;
this.sampleCount = sampleCount;
// 数组长度为样本窗口数量
this.array = new AtomicReferenceArray<>(sampleCount);
}
样本窗口定义：
// com.alibaba.csp.sentinel.slots.statistic.base.WindowWrap
/**
* 样本窗口的长度，毫秒，默认500ms
*/
private final long windowLengthInMs;
/**
* 窗口的开始时间，毫秒，动态的
*/
private long windowStart;
/**
* 数据，范型类：MetricBucket
*/
private T value;

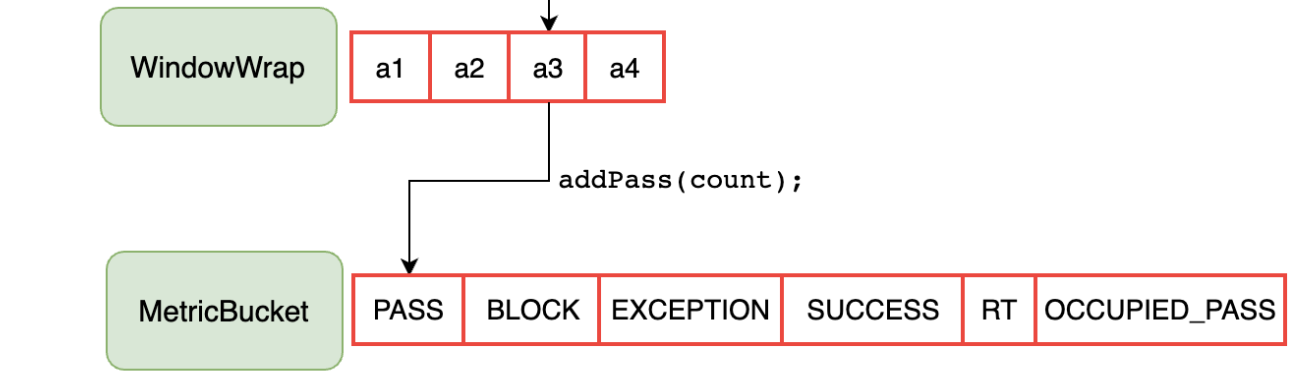

真正存数值的类MetricBucket：
// private final LongAdder[] counters;
/**
* 每个样本窗口里的统计数据，包括MetricEvent枚举中所有的类型，包括PASS、BLOCK、EXCEPTION、SUCCESS、RT、OCCUPIED_PASS
*/
private final LongAdder[] counters;
/**
* 最小响应时间
*/
private volatile long minRt;
/**
* 构造counters数组
*/
public MetricBucket() {
MetricEvent[] events = MetricEvent.values();
this.counters = new LongAdder[events.length];
for (MetricEvent event : events) {
counters[event.ordinal()] = new LongAdder();
}
// 初始化minRt
initMinRt();
}
熟悉了关键类，看下统计的核心流程：
接下里通过源码串一下核心流程，从各插槽代码入口：
// com.alibaba.csp.sentinel.CtSph
ProcessorSlot<Object> chain = lookProcessChain(resourceWrapper);
if (chain == null) {
return new CtEntry(resourceWrapper, null, context);
}
Entry e = new CtEntry(resourceWrapper, chain, context);
try {
// 进入各个插槽slot
chain.entry(context, resourceWrapper, null, count, prioritized, args);
} catch (BlockException e1) {
e.exit(count, args);
throw e1;
} catch (Throwable e1) {
// This should not happen, unless there are errors existing in Sentinel internal.
RecordLog.info("Sentinel unexpected exception", e1);
}
进入统计插槽入口：
// com.alibaba.csp.sentinel.slots.statistic.StatisticSlot#entry
@Override
public void entry(Context context, ResourceWrapper resourceWrapper, DefaultNode node, int count,
boolean prioritized, Object... args) throws Throwable {
try {
// Do some checking.
// 进入后续的插槽 -> ParamFlowSlot -> SystemSlot等，通过则进入下一句，不通过则进入catch部分
fireEntry(context, resourceWrapper, node, count, prioritized, args);
// Request passed, add thread count and pass count.
// 请求通过，进入此处，增加线程数（访问结束调用相关api会decrease）
node.increaseThreadNum();
// 请求通过，进入此处，增加通过请求数
node.addPassRequest(count);
// ...
} catch (PriorityWaitException ex) {
node.increaseThreadNum();
// ...
} catch (BlockException e) {
// 进入此处，增加阻塞Qps数
node.increaseBlockQps(count);
// ...
throw e;
} catch (Throwable e) {
context.getCurEntry().setError(e);
throw e;
}
}
通过node.addPassRequest(count);接着调用DefaultNode
// com.alibaba.csp.sentinel.node.DefaultNode
@Override
public void addPassRequest(int count) {
// 添加当前资源的通过的统计数据
super.addPassRequest(count);
// 添加当前资源关联的clusterNode下的通过的统计数据，流程和上面一样
this.clusterNode.addPassRequest(count);
}
调用super.addPassRequest(count); 进入StatisticNode
this.clusterNode同理
// com.alibaba.csp.sentinel.node.StatisticNode
@Override
public void addPassRequest(int count) {
// 增加pass指标是通过一个叫 Metric 的接口进行操作的，并且是通过 ArrayMetric 实现类实现统计
// 秒级统计
rollingCounterInSecond.addPass(count);
// 分钟级别统计
rollingCounterInMinute.addPass(count);
}
关注rollingCounterInSecond.addPass(count);进入ArrayMetric的addPass(count);
// com.alibaba.csp.sentinel.slots.statistic.metric.ArrayMetric
@Override
public void addPass(int count) {
// 1、获取当前窗口
WindowWrap<MetricBucket> wrap = data.currentWindow();
// 2、添加通过数
wrap.value().addPass(count);
}
因为1为算法核心，先看2，通过第1步获取到当前样本窗口，wrap.value().addPass(count);添加通过数，wrap.value()进入到对应的MetricBucket，从上文分析它是最终记录数值的地方，如下：
// com.alibaba.csp.sentinel.slots.statistic.data.MetricBucket
public void addPass(int n) {
// MetricEvent.PASS类型
add(MetricEvent.PASS, n);
}
/**
* counters成员变量，数组类型，获取对应下表后进行add n
*/
public MetricBucket add(MetricEvent event, long n) {
counters[event.ordinal()].add(n);
return this;
}
最后看下获取当前窗口的代码逻辑：ArrayMetric#data.currentWindow();
// com.alibaba.csp.sentinel.slots.statistic.base.LeapArray
// 调用入口data的定义是ArrayMetric类的成员变量
// private final LeapArray<MetricBucket> data;
/**
* 获取当前窗口
*/
public WindowWrap<T> currentWindow() {
return currentWindow(TimeUtil.currentTimeMillis());
}
// 核心方法，获取当前样本时间窗口！！！
public WindowWrap<T> currentWindow(long timeMillis) {
if (timeMillis < 0) {
return null;
}
// 计算当前时间所在的样本窗口下标，见下面方法解释
int idx = calculateTimeIdx(timeMillis);
// 计算当前样本窗口的开始时间，见下面方法解释
long windowStart = calculateWindowStart(timeMillis);
// 循环处理
while (true) {
// 根据下标获取一个样本窗口
WindowWrap<T> old = array.get(idx);
// 为null，说明当前窗口还没创建
if (old == null) {
/*
* B0 B1 B2 NULL B4
* ||_______|_______|_______|_______|_______||___
* 200 400 600 800 1000 1200 timestamp
* ^
* time=888
* bucket is empty, so create new and update
*/
// 创建新的样本窗口，windowLengthInMs窗口长度；windowStart窗口开始时间；newEmptyBucket空的样本窗口数值对象
WindowWrap<T> window = new WindowWrap<T>(windowLengthInMs, windowStart, newEmptyBucket(timeMillis));
// cas 将计算出的样本窗口下标，改成新WindowWrap
if (array.compareAndSet(idx, null, window)) {
// 成功的话，返回
return window;
} else {
// 当前线程不成功的话，说明其它线程更新成功了。
// 让当前线程从运行状态 转为 就绪状态，以允许具有相同优先级的其他线程获得运行机会
// 无法保证yield()达到让步目的，因为让步的线程还有可能被线程调度程序再次选中
Thread.yield();
}
} else if (windowStart == old.windowStart()) {
/*
* B0 B1 B2 B3 B4
* ||_______|_______|_______|_______|_______||___
* 200 400 600 800 1000 1200 timestamp
* ^
* time=888
* startTime of Bucket 3: 800, so it's up-to-date
*/
// 如果计算出的样本窗口开始时间timeMillis和通过下标获取的窗口的开始时间相等，说明样本窗口没有发生滑动
return old;
} else if (windowStart > old.windowStart()) {
// 下面这个图，可以看出，old是上一轮的一个窗口，过时了
// 已经是第二轮了，出现NULL，因为上一轮的时间窗口内并无访问
/*
* (old)
* B0 B1 B2 NULL B4
* |_______||_______|_______|_______|_______|_______||___
* ... 1200 1400 1600 1800 2000 2200 timestamp
* ^
* time=1676
* startTime of Bucket 2: 400, deprecated, should be reset
*/
// 说明，窗口向前滑动了，old已经过期失效，而且当前窗口没有被reset过
// （这种情况比较少出现，所以大多数情况下不会影响性能）
// 1、哪些线程会有竞争？共享Node的资源会有竞争
// 2、会什么要锁？因为resetWindowTo不是原子操作
if (updateLock.tryLock()) {
try {
// 更新样本窗口
// 1、将样本窗口开始时间更新为计算得到的windowStart
// 2、重置里面的时间
return resetWindowTo(old, windowStart);
} finally {
updateLock.unlock();
}
} else {
// Contention failed, the thread will yield its time slice to wait for bucket available.
Thread.yield();
}
} else if (windowStart < old.windowStart()) {
// 一般不会出现，当前计算的样本窗口开始时间比下标样本窗口的开始时间小
return new WindowWrap<T>(windowLengthInMs, windowStart, newEmptyBucket(timeMillis));
}
}
}
/**
* 根据时间计算样本窗口数组的下标
* @param timeMillis
* @return
*/
private int calculateTimeIdx(/*@Valid*/ long timeMillis) {
// 当前时间戳取整样本窗口时间长度，默认windowLengthInMs为500ms
// （该处也可以看出，如果是第一次创建第一个样本窗口，当前时间不是开始时间，因为可能除不尽）
long timeId = timeMillis / windowLengthInMs;
// 根据timeId获取样本窗口数组下标，每经过500ms，timeId就会加1
// （默认样本时间窗口为2，如果timeId % array.length()原来是0，过500ms后变成1，再过500ms又变成0，依次循环）
return (int)(timeId % array.length());
}
/**
* 计算窗口起始时间
* @param timeMillis 当前时间戳
* @return
*/
protected long calculateWindowStart(/*@Valid*/ long timeMillis) {
// timeMillis % windowLengthInMs 从当前窗口开始点到当前时间的长度
return timeMillis - timeMillis % windowLengthInMs;
}
至此，完成了数据的统计，包括DefaultNode和ClusterNode。
流量控制，便是使用的ClusterNode的PassQps。
总结
1、了解时间窗口算法，同时了解Sentinel对滑动时间窗口的改进思想
2、对Sentinel的实时数据统计原理大致了解，知其然知其所以然，并能以此深入其它模块
